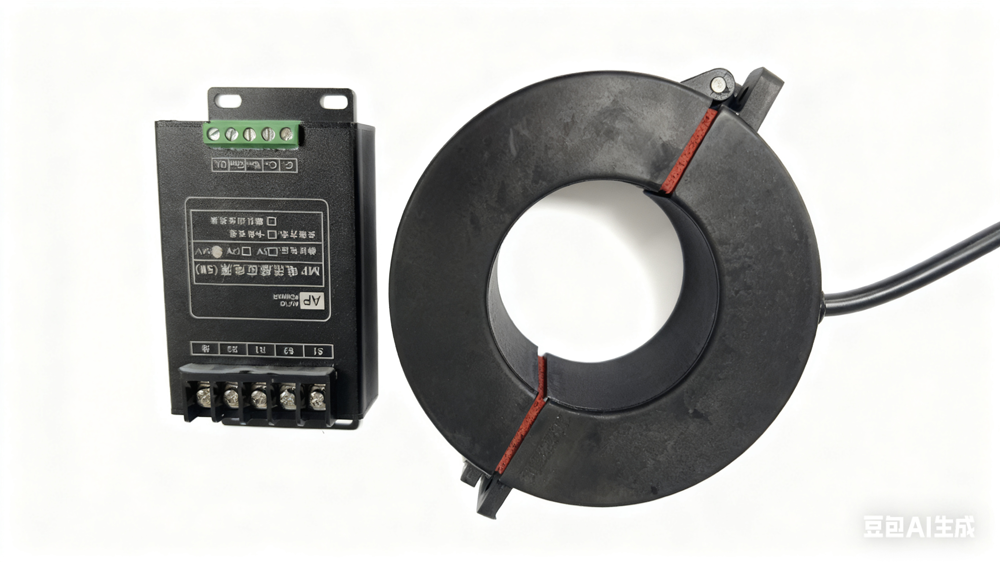

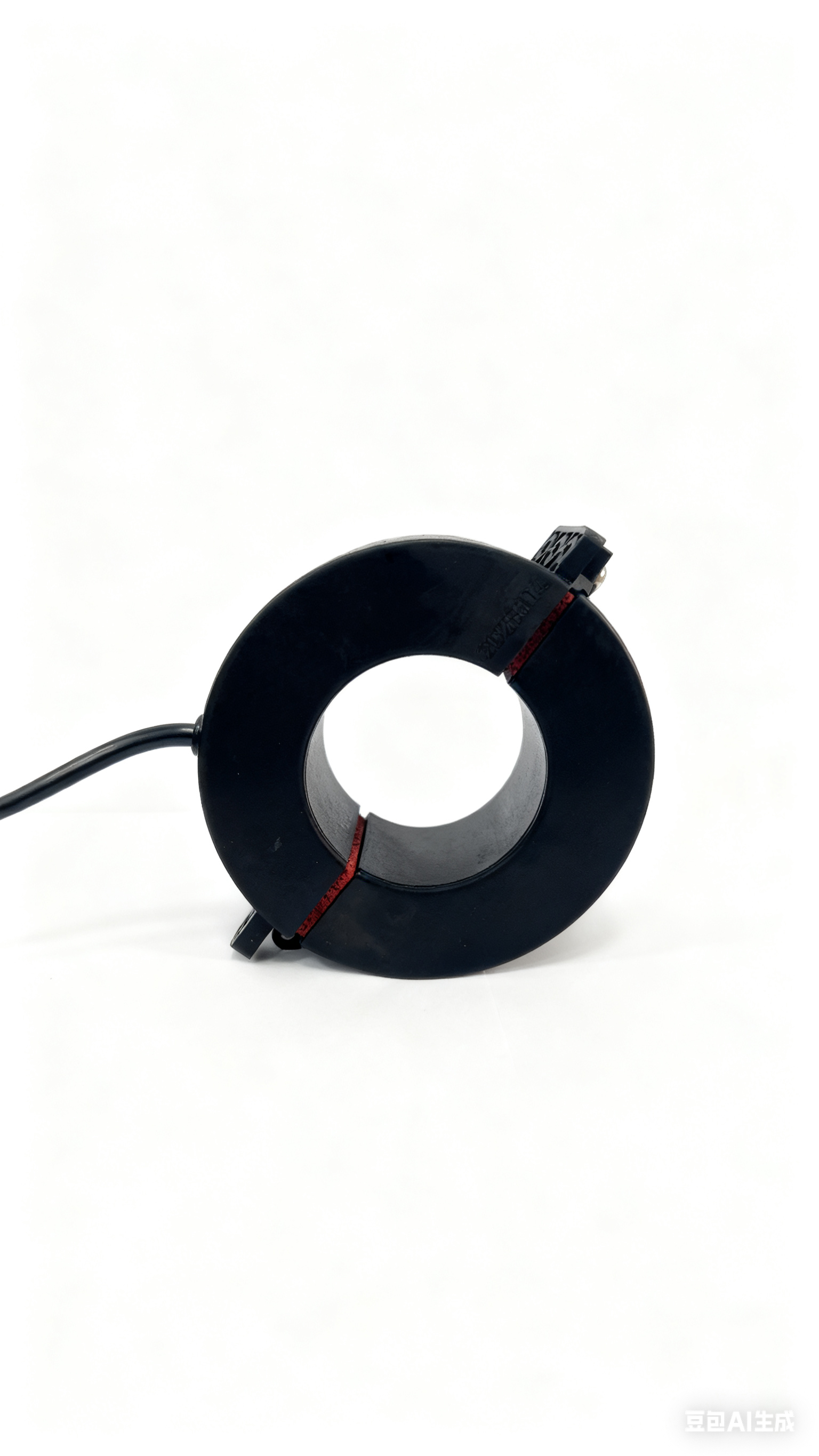

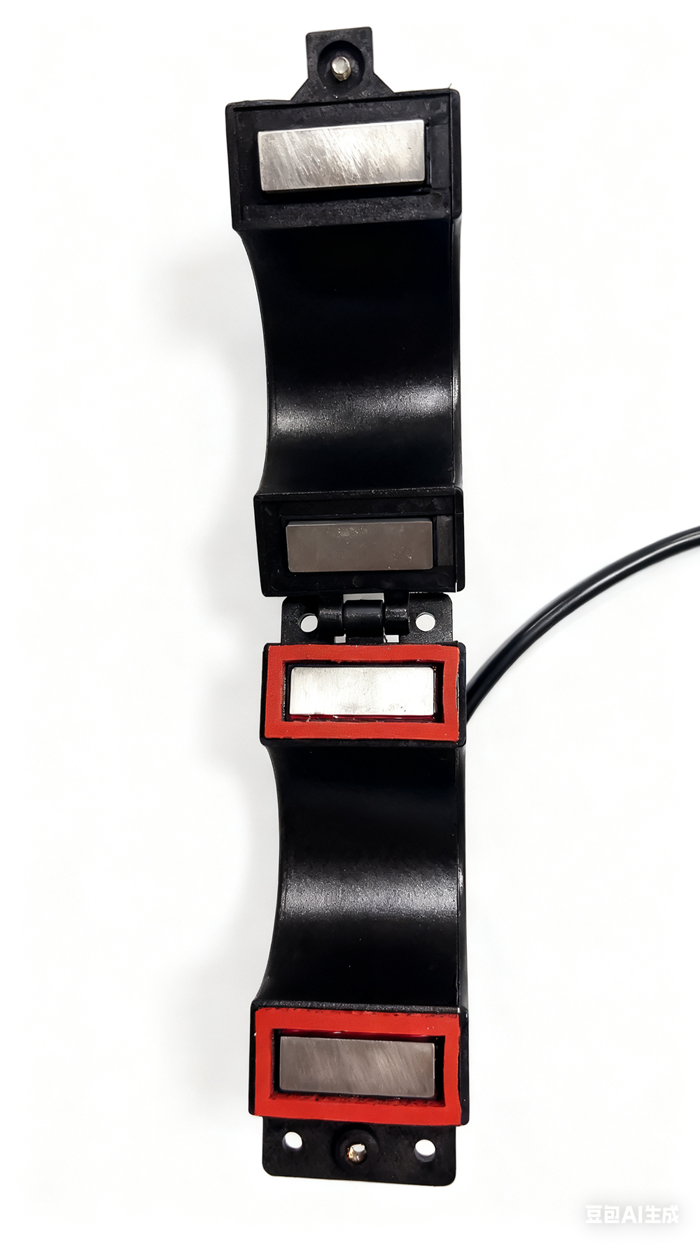

1 產品說明

本互感器選用導磁率較高的優質進口硅鋼片作為導磁材料，具有鐵芯可分裂，磁通損耗小，便于安裝等特點，其半圓環型鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的外殼中，開口處采用密封設計，防潮濕，防護等級可達IP68，開口結合處采用精密設備打磨，吻合度高，運行噪音低。性能穩定，無需維護，廣泛應用于智能電網監測系統供電電源中。

安裝時，將兩個半圓環卡在電纜上，用不銹鋼箍抱緊，與電纜融為一體，和諧美觀，35mm²----600mm²的電纜均能適用。

2 性能指標

額定頻率 : 50Hz or 60Hz

負荷的功率因數 :cos¢=0.8

符合標準 : IEC 185:1987,GB1208-2006

DL/T:725-2000

額定電流：500A

允許在1.2倍額定電流下長期運行

安裝環境：適合電纜直徑小于45mm安裝。

使用條件

環境溫度：-40℃～+85℃

海拔高度：≤3500m

大氣條件：大氣中無嚴重污穢

3外形及安裝尺寸
